產品特點

1.強電保護電路，防止現場總線錯接AC220V+20%造成產品損壞。

2.超低功耗設計，低監視及報警電流。

3.自主知識產權通訊芯片及總線協議，一體化單片機，內含放大電路，報警上傳時間小于1s。

4.采用后向紅外散射技術，黑煙響應性能優良。

5.對灰塵積累采用多級數字調制的漂移補償技術，清洗周期比普通補償技術延長3-5倍。

6.通過控制器可快速查詢探測器的污染程度及報警煙濃度曲線。

7.超薄外形設計，指示燈360°可見，可通過控制器設置為巡檢指示燈關閉狀態。

8.底座采用--免剝線技術，可滿足現場復雜線路快速接線。

技術特性

 結構特征

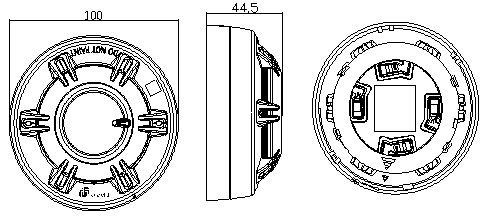

本探測器外形結構示意圖如圖1：

圖1

安裝方法

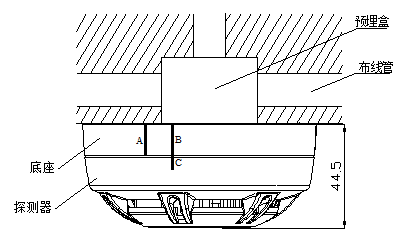

本探測器安裝示意圖如圖2：

圖2

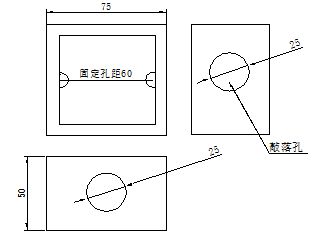

預埋盒可采用86H50標準預埋盒，其外形結構示意圖如圖3：

圖3

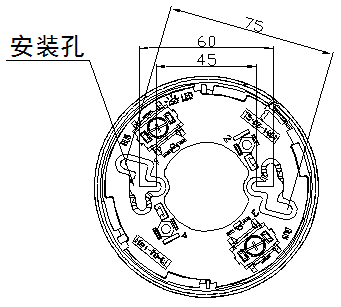

TS-DZ-1401探測器通用底座外形結構示意圖如圖4：

圖4

底座上有2個免剝線接線端子，安裝時先將總線分別接在免剝線接線端子上（不分極性）。注意：接線時不需剝開線纜，只需將線纜放在免剝線端子的刀口上，用螺絲刀擰緊免剝線端子，線纜與端子即可導通。接線步驟示意圖如圖所示：

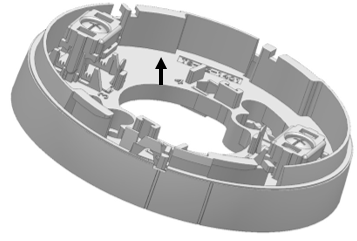

步驟1 抬起免剝線端子

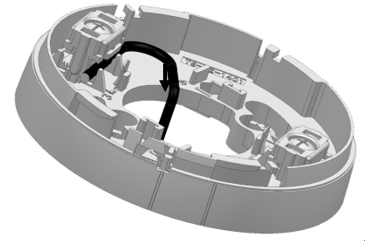

步驟2 將線纜放入免剝線刀口，用螺絲刀擰緊

接線完畢后，將底座固定在86盒上。（備注：也可先將螺釘固定在86盒上，再將底座旋入固定位置，-后再將螺釘擰緊。）

探測器與底座上均有定位凹槽，使探測器具有唯一的安裝位置。待底座安裝牢固后，將探測器底部的凹槽C對準底座凹槽A處，順時針旋轉至凹槽B處，即可將探測器安裝在底座上，見圖2。

全新的探測器底座免剝線設計，全新的線路卡扣設計是提高工作效率的核心，從線路的安裝到安裝結束，僅需短短數秒，您將享受-為便捷的安裝過程。

布線要求

無極性二總線宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線。穿金屬管或阻燃管敷設。

注意事項

1.隨探測器附帶的塑料防塵罩，在現場安裝后及未檢測驗收前，請勿摘除，以免探測器受到灰塵污染。房屋進行裝修、粉刷施工時，請務必裝上防塵罩。

2.有大量粉塵、水霧、蒸汽滯留的場所不宜選用感煙探測器。
